安装 ​

安装 VSCode ​

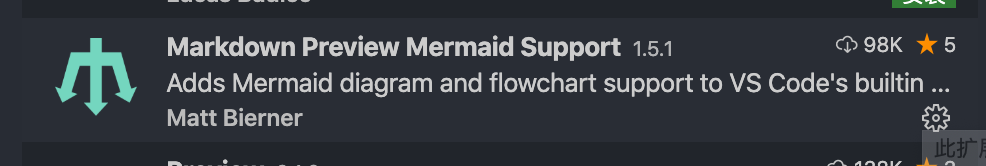

安装插件

Hexo支持mermaid ​

  1. yarn add hexo-filter-mermaid-diagrams

  2. 在主题中的_config.yml中添加

yml
mermaid:
    enable: true # Available themes: default | dark | forest | neutral
    theme: forest
    cdn: //cdn.jsdelivr.net/npm/mermaid@8/dist/mermaid.min.js
  1. 在主题找到资源加载文件layout/_partial/head.ejs添加代码
html
<% if (theme.mermaid.enable) { %>
<script src="<%= theme.mermaid.cdn %>"></script>
<script>
    if (window.mermaid) {
        mermaid.initialize({ theme: '<%= theme.mermaid.theme %>' })
    }
</script>
<% } %>

类图 ​

Mermaid 是一个用于生成图表和流程图的标记语言，基于 JavaScript，可以通过简单的文本描述来创建各种可视化图表。以下是 Mermaid 常用的语法示例：

1. 流程图 (Flowchart) ​

语法说明：

  • graph TD：定义垂直方向（Top-Down）的流程图。
  • A[开始]：节点用方括号 [] 表示。
  • -->：箭头表示流程方向。
  • B{条件}：菱形表示判断条件。

2. 序列图 (Sequence Diagram) ​

语法说明：

  • ->>：实线箭头（有箭头）。
  • -->>：虚线箭头（有箭头）。

3. 甘特图 (Gantt Chart) ​

语法说明：

  • dateFormat：定义日期格式。
  • section：分组任务。
  • after：表示任务依赖关系。

4. 类图 (Class Diagram) ​

语法说明：

  • +：表示公共属性/方法。
  • <|--：表示继承关系。

5. 饼图 (Pie Chart) ​

6. 状态图 (State Diagram) ​

7. 实体关系图 (ER Diagram) ​

注意事项： ​

  1. Mermaid 代码需要放在 Markdown 的代码块中，并标注语言为 mermaid。
  2. 部分工具（如 GitHub、VS Code 的 Markdown 预览）需要插件支持。
  3. 方向定义：
    • TB / TD：从上到下（Top-Bottom/Top-Down）
    • BT：从下到上
    • LR：从左到右
    • RL：从右到左

可以参考 Mermaid 官方文档。 参考资料：

http://lightzhan.xyz/index.php/2020/05/10/markdown-mermaid-tutorial-2/

http://lightzhan.xyz/index.php/2020/04/06/markdown-mermaid-tutorial/
